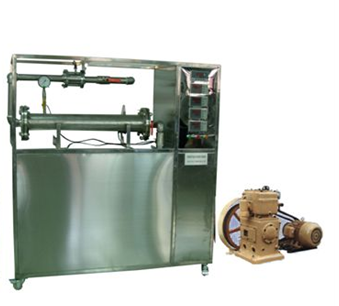

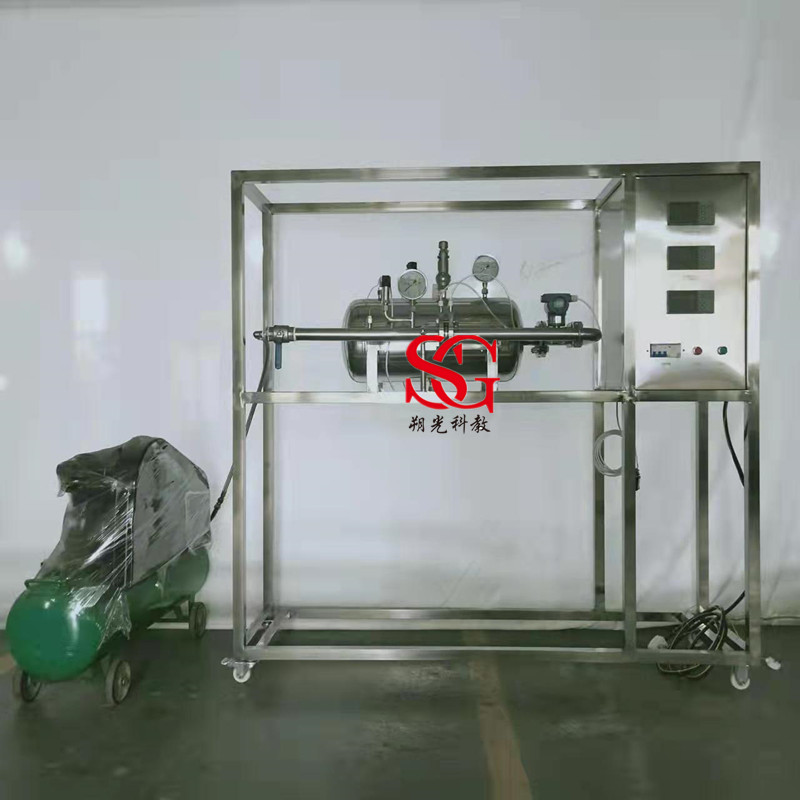

安全阀泄放性能测定实验装置描述
1、测定安全阀在运行条件下的排放压力，绘制安全阀开启前后的压力变化曲线。
2、测定安全阀在额定排放压力下的排量，绘制安全阀的排量曲线。
安全阀泄放性能测定实验装置技术参数
1、空气压缩机： 1台。安全阀开启压力0.5MPa回座压力0.4MPa 泄气量 3.5m3/h
2、储气罐：不锈钢 0.3 m3 Pm=0.85MPa 1个
3、调节阀门：不锈钢 DN40 PN1.6 MPa 1个
4、温度变送器：0—100℃ 2台
5、压力变送器：0—1.6 MPa 2台
6、差压变送器：0—100 KPa 1台
7、压力表： 1.6 MPa 2台
8、不锈钢：D=40mm，d=10mm 1台
9、试验容器：φ300mmP=1.0 MPa 1台
10、安全阀试件：Pf=0.5 MPa 2台
11、不锈钢阀门：1套
12、不锈钢管件：1套
13、控制柜：长×宽×深：1400×600×1400mm，内安装漏电保护空气开关、电流型漏电保护器，开关电源等。1台
